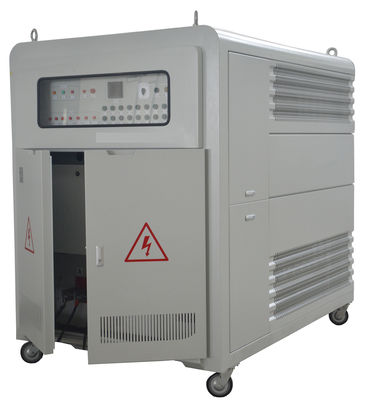

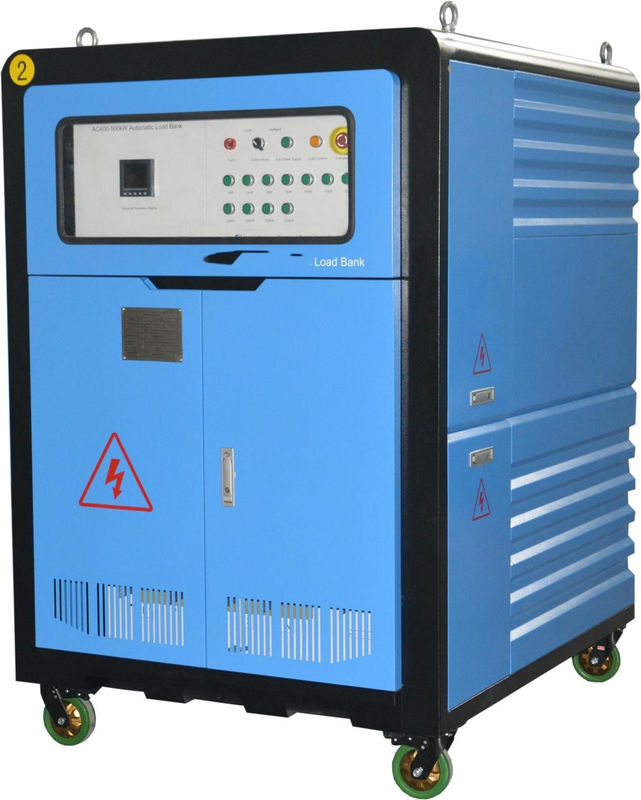

600KW พลังงาน แบงก์ภาระความต้านทาน สําหรับการทดสอบเครื่องกําเนิด

รุ่น

KL600

ความแม่นยําในการแสดง

ระดับ 05

พลังการควบคุม

พลังงานภายนอก 380VAC 3 โฟส 4 สาย 50Hz

การเชื่อมต่อสาย

การเข้าของธนาคารภาระ - บัสบาร์ (การเชื่อมโยงดาว "Y") การควบคุมการเข้าของพลังงาน - บล็อกปลายทาง

อินเตอร์เฟซการสื่อสาร

สาย RS232/RS485

การกันความร้อน

F

วิธีการทํางาน

การทํางานต่อเนื่อง

การเย็น

การปรับปรุงอากาศ

การขนส่ง

มีตายกและกลมล้อ

สี

ตามความต้องการของลูกค้า หรือตามการออกแบบของเรา

ขนาด

1610*1250*1600 มิลลิเมตร L×W×H

น้ําหนัก

800KGS

อุณหภูมิแวดล้อม

-10 °C ~ + 50 °C

ความชุ่มชื้น

≤95%

ความสูง

≤ 2500m

ความดันในชั้นบรรยากาศ

86 ~ 106kPa

เครื่องติดต่อ

ชไนเดอร์

ฟิวส์

MIRO

PLC

ซีเมนส์

ปุ่มไฟ

ABB

รีเลย์

OMRON

สารต่อสู้สแตนเลส

คิงเวย์

โปรแกรมประมวลผลข้อมูล

คิงเวย์

1) 3 เส้น LED มัลติฟункชั่นเมเตอร์สามารถแสดงความแรงดันและปัจจุบันในเวลาจริงของสามเฟสและแต่ละเฟส, พลังงานการต่อต้าน, พลังงานปัจจัย, พลังงานที่ปรากฏ, ความถี่และเวลาทํางานของชุดการผลิต.

2) ผู้ใช้สามารถตั้งค่าพลังงานได้ก่อน จากนั้นกดปุ่ม master load

3) รูปแบบการควบคุม: ผู้ใช้สามารถเลือกการควบคุมท้องถิ่นหรือการควบคุมที่ฉลาด (ผ่าน PC)

4) การล็อคโหมดควบคุม: มีสวิตช์ในแผ่นควบคุมเพื่อเลือกโหมดควบคุม, โหมดควบคุมอื่น ๆ เป็นไร้ผลถ้าผู้ใช้เลือกโหมดควบคุมหนึ่ง

1) มีปุ่มหยุดฉุกเฉิน

2) ในกรณีของภาระเกิน, ความร้อนเกิน, สั้นวงจร, ธนาคารภาระจะอัตโนมัติถอดภาระและให้สัญญาณเตือน.

3) ป้องกันพัดลม: ธนาคารภาระไม่สามารถบรรจุ ก่อนการทํางานของพัดลม

4) ออกสัญญาณเตือนเมื่อพัดลมใดๆผิดปกติ หรือมีปริมาณอากาศไม่เพียงพอ เป็นต้น

5) ปกป้องปุ่ม: มีปุ่มป้องกันบางสามารถปิดเมื่อสัญญาณหลอกลวงหรือสําหรับความต้องการพิเศษ

1) อัตโนมัติความจุ: ผู้ใช้สามารถตั้งระยะเวลาของพลังงานและระยะเวลาหลายครั้งและในรอบของ 0%→25%→50%→75%→100%หรือ 110% แล้ว →75%→50%→25%→0%. เป็นต้น เพื่อทําการทดสอบความจุอัตโนมัติ

2) สามารถทําการทดสอบพร้อมกันสําหรับหลายหน่วย

3) สามารถบันทึกข้อมูล สามารถแสดงข้อมูลในเวลาจริงและข้อมูลประวัติศาสตร์

4) ตารางและกราฟสามารถส่งออกในรูปแบบของ JPG ในขณะที่ทดสอบข้อมูลส่งออกในรูปแบบ Excel และ Word และทั้งหมดสามารถพิมพ์ได้

คําอธิบายสัญลักษณ์ของเครื่องวัด: ในกระบวนการบรรทุก เครื่องสามารถแสดงปารามิเตอร์ในเวลาจริงโดยเครื่องวัด

แสดงพื้นที่การทํางานเครื่องมือ, รูปร่างหลักคือดังต่อไปนี้: เครื่องมือมีหน้าต่างการแสดงด้านบน, กลางและด้านล่างสาม, ราคาและสัญลักษณ์หน่วยแต่ละประกอบข้อมูลหน้าต่างด้านบนแสดง 1000.0V, นั่นก็คือความกระชับของระยะ A คือ 100V

F1, F2 และด้านล่าง คุณสามารถสลับหน้าต่างสามและปริมาตรการแสดงรีไซเคิล
สัญลักษณ์ภาษาอังกฤษ ความหมาย:
V: สัญลักษณ์ความกระชับกําลังระยะ; หน่วย: V และรวมกับ K, M ถึง kV MeV
V LL: สัญลักษณ์สองตัวแสดงความเข้มงวดของสาย; หน่วย: V และรวมกับ K, M ถึง kV MV
A: สัญลักษณ์ปัจจุบัน; หน่วย: A และรวมกับ K, M ถึง kA, MA
W: สัญลักษณ์พลังงานประสิทธิภาพ; หน่วย: W และรวมกับ K, M เป็น kW, MW
Var: สัญลักษณ์พลังงานปฏิกิริยา; หน่วย: Var และรวมกับ K, M เป็น kvar, Mvar
VA: สัญลักษณ์พลังงานที่เห็นได้ชัด; หน่วย: VA และ K, M รวม kVA, MVA
Hz: สัญลักษณ์ความถี่; หน่วย: Hertz
PF: สัญลักษณ์ของปัจจัยพลังงาน
E: สัญลักษณ์พลังงาน; หน่วย: Ep (พลังงานประสิทธิภาพ) kWh, Eq (พลังงานปฏิกิริยา) kVAh, Es (พลังงานปรากฏ) kVA;
3P3L: 3 โฟส 3 สาย 2 ส่วนประกอบ
3V3A: 3 เฟส 3 สาย 3 องค์ประกอบ
3P4L: สามเฟสสี่สาย
